產品中心
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z541HPN10-低壓閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

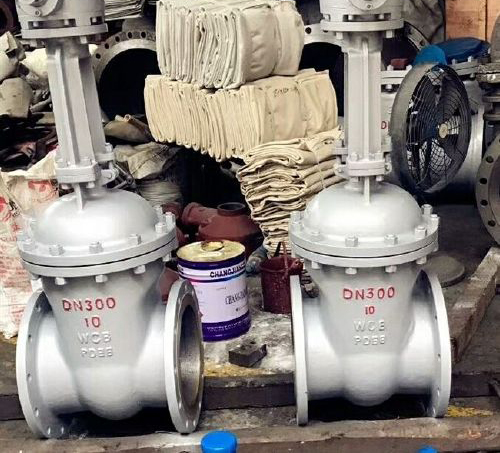

Z541HPN10-低壓閘閥產品說明書資料介紹:
Z541HPN10-低壓閘閥區別于手輪閘閥是采用傘齒輪減速驅動，相比手輪開關時省力但是減速的原因轉動的圈數會增加很多，所以不適合經常啟閉的場合使用。主要用于礦山、電力、石油、化工、冶煉、環保、水利等工程中作切斷/接通閥使用。
特點:
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面不銹鋼和硬質合金，使用壽命長
3、柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
執行標準:
設計規范:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79/HG20592
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
性能參數:
部件材質:
連接尺寸:
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z541HPN10-低壓閘閥產品，請您根據Z541HPN10-低壓閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Z541HPN10-低壓閘閥產品說明書資料介紹:
Z541HPN10-低壓閘閥區別于手輪閘閥是采用傘齒輪減速驅動，相比手輪開關時省力但是減速的原因轉動的圈數會增加很多，所以不適合經常啟閉的場合使用。主要用于礦山、電力、石油、化工、冶煉、環保、水利等工程中作切斷/接通閥使用。
特點:
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面不銹鋼和硬質合金，使用壽命長
3、柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
執行標準:
設計規范:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79/HG20592
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
性能參數:
| 型號 | 公稱壓力 | 試驗壓力Test Pressure | 工作溫度（℃） | 適用介質 | ||
| 強度（水）（Mpa） | 密封（水）空氣（Mpa） | 低壓密封空氣（Mpa） | ||||
| Z541W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | 硝酸類 |
| Z541W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸類 |
| Z541W-40P(R) | 4 | 6 | 4.4 | 0.6 | ≤200 | 硝酸類 |
| Z541W-64P(R) | 6.4 | 9.6 | 7 | 0.6 | ≤200 | 醋酸類 |
| 型號 | 材料 | |||
| 閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 | |
| Z541W-16P~25P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 本體材料 | 石棉石墨或柔性石墨 |
| Z541Y-16P~25P | 堆焊硬質合金 | |||
| Z541W-16R~25R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 本體材料 | |
| Z541Y-16R~25R | 堆焊硬質合金 | |||
| 公稱通徑DN | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 |
| L | 500 | 550 | 600 | 650 | 700 | 800 | 900 | 1000 | 1100 |
| Do | 640 | 640 | 640 | 640 | 640 | 640 | 640 | 720 | 720 |
| H | 1310 | 1468 | 1780 | 1880 | 2110 | 2410 | 2600 | 2860 | 3170 |
| 重量 | 505 | 675 | 950 | 1300 | 1530 | 2140 | 3275 | 3920 | 4450 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z541HPN10-低壓閘閥產品，請您根據Z541HPN10-低壓閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
