奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q61YP57140V-手動球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

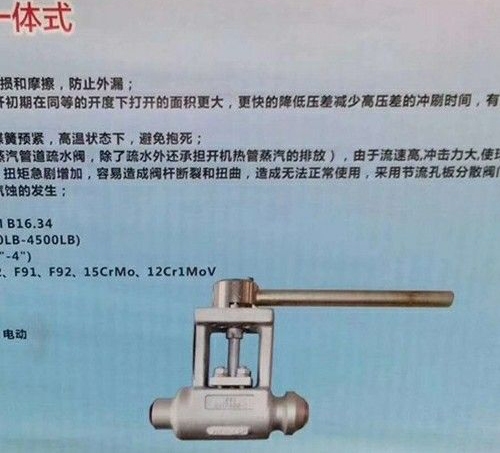

Q61YP57140V-手動球閥說明書資料介紹:
Q61YP57140V-手動球閥適用于Class150～Class1500、PN16～PN320、的管路上，適用溫度：≤570℃，用于截斷或接通管路中的介質，可適用于水、蒸汽。廣泛應用于電力、石油、化工、鋼鐵等領域。驅動方式為蝸輪蝸桿傳動、手動、氣動或電動，一般采用對焊連接。
特點:
1、HVOF熱噴涂技術結合力、空隙率、硬度三個元素的技術分析，解決了噴涂材料的可靠性和完整性，使得球體和閥座的密封面的硬度達到HRC60，提高了閥門的使用壽命。
2、閥桿密封動態碟簧加載結構，確保了閥桿的密封性，減少了閥桿的填料的摩擦，降低了閥門開關的扭矩。
3、對比截止式疏水閥疏水流量大，無沖蝕，開閉速度快等優點
4、分體式的結構現場更換維修方便快捷，使用壽命長。
執行標準:
設計標準：ISO.17292-2004
結構長度：按廠標或者客戶標
連接尺寸：ASME.B16.11
檢驗標準：MSS-SP-61
性能參數:
零部件材質:
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q61YP57140V-手動球閥產品，請您根據Q61YP57140V-手動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q61YP57140V-手動球閥說明書資料介紹:
Q61YP57140V-手動球閥適用于Class150～Class1500、PN16～PN320、的管路上，適用溫度：≤570℃，用于截斷或接通管路中的介質，可適用于水、蒸汽。廣泛應用于電力、石油、化工、鋼鐵等領域。驅動方式為蝸輪蝸桿傳動、手動、氣動或電動，一般采用對焊連接。
特點:
1、HVOF熱噴涂技術結合力、空隙率、硬度三個元素的技術分析，解決了噴涂材料的可靠性和完整性，使得球體和閥座的密封面的硬度達到HRC60，提高了閥門的使用壽命。
2、閥桿密封動態碟簧加載結構，確保了閥桿的密封性，減少了閥桿的填料的摩擦，降低了閥門開關的扭矩。
3、對比截止式疏水閥疏水流量大，無沖蝕，開閉速度快等優點
4、分體式的結構現場更換維修方便快捷，使用壽命長。
執行標準:
設計標準：ISO.17292-2004
結構長度：按廠標或者客戶標
連接尺寸：ASME.B16.11
檢驗標準：MSS-SP-61
性能參數:
| 產品型號 | |||
| 檢測形式 | 氣壓測試0.6MPa | ||
| 壓力等級（Class） | 1500LB | 3200LB | 4500LB |
| 閥體強度試驗（Class） | 2250LB | 4800LB | 6750LB |
| 閥門密封試驗（Class） | 1650LB | 3520LB | 4950LB |
| 閥門適用溫度范圍 | -100℃~650℃ | ||
| 連接方式 | BW SW | ||
| 主體材質 | A105 12Cr1MoV F22 F91 F92 | ||
| 適用介質 | 水蒸汽等 | ||
| 驅動方式 | 手動 氣動 電動 | ||
| 序號 | 零件名稱 | ASTM A105系列 | ASTM A182 F22系列 | ASTM A182 F91/F92系列 |
| 1 | 閥體 | ASTM A105 | ASTM A182 F22 | ASTM A182 F91/F92 |
| 2 | 閥座 | 410噴涂碳化鉻 | Inconel 718+CrC | |
| 3 | 球體 | 410噴涂碳化鉻 | Inconel 718+CrC | |
| 4 | 預緊閥座 | ASTM A105氮化 | ASTM A182 F22氮化 | ASTM A182 F91/F92氮化 |
| 5 | 蝶型彈簧 | Inconel X 750 | ||
| 6 | 閥座支撐圈 | ASTM A105氮化 | ASTM A182 F22氮化 | ASTM A182 F91/F92氮化 |
| 7 | 卡簧 | Inconel X 750 | ||
| 8 | 接管 | 20# | 12Cr1MoV | P91/P92 |
| 9 | 填料 | Inconel 718絲+高溫用膨脹石墨 | ||
| 10 | 螺栓 | ASTM A193 B7 | ASTM A193 B16 | ASTM A193 B8M |
| 11 | 填料壓蓋 | ASTM A105氮化 | ASTM A182 F22氮化 | ASTM A182 F91/F92氮化 |
| 12 | 蝶形彈簧 | Inconel X 750 | ||
| 13 | 螺母 | ASTM A194 2H | ASTM A194 7 | ASTM A194 BM |
| 14 | 閥桿 | Inconel 718 氮化 | ||
| 15 | 止推軸承 | Inconel 718 氮化 | ||
| 16 | 連接軸 | ASTM A276 410氮化 | ||
| 17 | 支架 | Q235 | ||
| 18 | 氣動執行器 | 組件 | ||
| 19 | 內六角螺釘 | ASTM A193 B7 | ||
